نازل‌های پاششی (اتمایزر نازل)

شرکت ارکان گستر تامین کننده نازل‌های پاششی و اتمایزر نازل مورد استفاده در صنایع مختلف به منظور افزایش تماس مایع پاشش شده با آلاینده‌های گازی یا ذرات گرد و غبار است که متناسب با نیاز مورد تقاضا طراحی شده‌اند.

در اسکرابرهای هوا ساخت شرکت ارکان گستر یا فیلترهای الکترواستاتیک مرطوب همواره از نازل‌های پاششی استفاده شده است.

نازل‌های پاششی

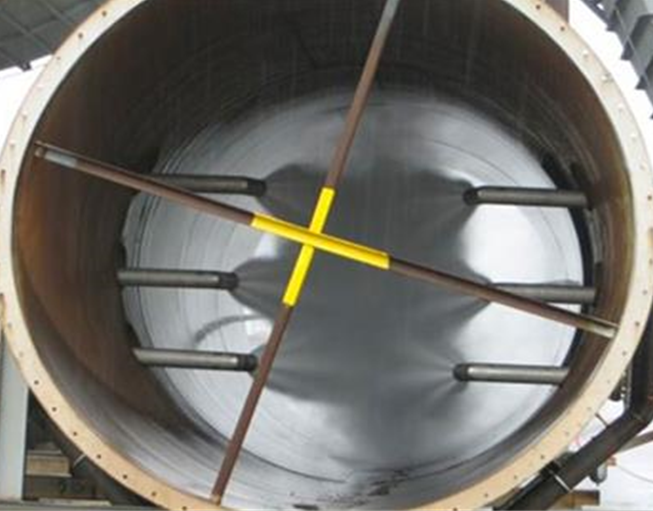

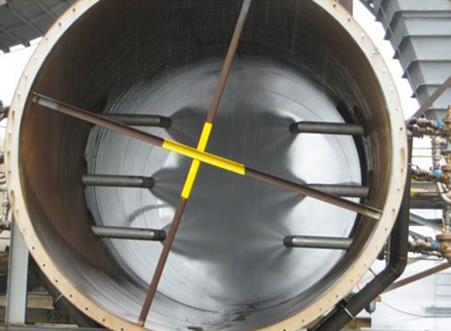

تصویر نازلهای پاششی آب ورودی به اسکرابر( پروژه معدن زرشوران زنجان)

این نازل‌ها یا اتمایزر نازل‌ها مخلوط دو فازی آب و هوا را در داخل محفظه اختلاط داخل نازل ایجاد می‌کند. در نتیجه آن آب به قطرات ریز و اسپری مانند تبدیل می‌شود.این نازل‌ها به صورت مخروطی شکل است که باعث تسریع پاشش و تبدیل آب به قطرات ریز(اتمایزه کردن) می‌شود.

استفاده از اتمایزر نازل‌ها  با هدف پاشش آب بر روی سطوح پکینگ مدیا برج‌های فرایندی و افزایش سطح تماس گاز و مایع می‌باشد.آب ورودی به برج‌های فرایندی وارد تعدادی از این نازل‌ها شده و بر روی سطوح پکینگ پاشیده می‌شود. نازل اتمیزه کننده با افزایش سرعت در جریان خروجی آب از خود باعث می‌شود آب با سرعت استاندارد با سطوح پکینگ برج برخورد نماید.

اتمایزر چیست؟

اتمایزر (Atomizer) یک دستگاه است که مایعات را به اندازه‌ی کوچکترین ذرات یا قطرات ممکن تبدیل می‌کند. این دستگاه‌ها عمدتاً در صنایع مختلف مانند صنایع دارویی، کشاورزی، آرایشی و بهداشتی، خودروسازی و صنایع شیمیایی استفاده می‌شوند.

نازل‌های پاششی اتمایزرها با استفاده از انرژی مکانیکی، اولیه، حرارتی یا الکتریکی، مایع را به قطراتی با اندازه‌ی معین تبدیل می‌کنند. این قطرات به صورت معمول بسیار کوچک هستند و به راحتی پخش می‌شوند، بنابراین می‌توانند به طور اثربخش‌تری در اطراف پخش شوند و ویژگی‌های خاص خود را اعمال کنند.

کاربردهای اتمایزرها در حوزه نازل پاششی عبارتند از:

  • پاشش داروها و واکسن‌ها در صنعت داروسازی و پزشکی.
  • پاشش کودها و سموم کشاورزی در کشاورزی و باغبانی.
  • پاشش عطرها، ادکلن‌ها و محصولات آرایشی و بهداشتی.
  • پاشش محلول‌های شیمیایی در صنایع شیمیایی و تولید محصولات.
  • پاشش آب در انواع سیستم‌های خنک‌کننده و بخاری‌ها در خودروها و دیگر صنایع.

استفاده از اتمایزرها به عنوان نازل‌های پاششی در این صنایع، امکان کنترل دقیق‌تر و اثربخش‌تر پاشش مواد را فراهم می‌کند و به مصرف صرفه‌جویی در مواد و بهبود عملکرد فرآیندها کمک می‌کند.

نازل پاشش چیست؟

نازل اسپری وسیله ای است که برای تجزیه جریان سیال به الگوی اسپری استفاده می شود. علیرغم سادگی ظاهری نازل‌ها، تعداد بسیار زیادی از لحاظ ظاهر، جنس بدنه و الگوی پاشش آنها وجود دارد که نشان دهنده تنوع روش‌ در صنایع مختلف برای اسپری کردن مایعات است. انتخاب الگوی اسپری بسته به کاربرد آن می تواند متفاوت تعیین شود. میزان جریان نازل معمولاً با استفاده از آب به عنوان ماده اسپری محاسبه می شود، زیرا ویسکوزیته تأثیر مستقیمی بر نتایج اسپری نازل دارد.

نازل پاششی یا افشانک(Spray Nozzle) وسیله ای است که برای پراکندگی مایع و تبدیل آن به اسپری و قطرات ریز استفاده می شود. از نازل های پاششی به چند منظور استفاده می شود:

1- توزیع مایع بر روی یک سطح

2- افزایش سطح تماس مایع

3- ایجاد نیروی ضربه ای مایع بر روی یک ناحیه

انواع نازل های پاششی:

  • نازل اسپیرال
  • نازل پاشش مخروطی کامل
  • نازل پاشش خطی
نازل اسپیرال(Spiral Nozzle)
نازل اسپیرال(Spiral Nozzle)
الگوی پاشش نازل های اسپیرال
الگوی پاشش نازل های اسپیرال
نازل پاششی مخروطی کامل(Full cone Nozzle)
نازل پاشش مخروطی کامل(Full cone Nozzle)
نازل پاششی خطی
نازل پاشش خطی

کابرد نازل های پاششی در صنایع مختلف متفاوت است که عبارتند از:

  • انتقال حرارت با پاشیدن مایعات به سطح محصول به منظور خنک سازی سریع در صنایع فولاد و ریخته گری
  • اسپری مایع به صورت مه برای افزایش رطوبت نسبی
  • ایجاد پوشش بر روی سطح مواد غذایی مانند پاشش روغن بر روی نان
  • پاشیدن مایع با فشار بالا به منظور شستشو و حذف خاک و آلودگی از سطح محصول
  • استفاده از مواد شیمیایی به صورت اسپری برای جذب ذرات معلق و به دام انداختن آلاینده های گازی که سبب کنترل آلودگی می شود.

نکات مهم در انتخاب نازل اسپری

هنگام انتخاب نازل های اسپری برای بهینه سازی سیستم پاشش، عوامل مختلفی را باید در نظر گرفت از جمله:

  • مایع اسپری
  • هدف از اسپری
  • اندازه قطره مورد نیاز
  • فشار و حجم موجود

موارد مورد استفاده

موارد مورد استفاده نازل‌های پاششی عبارت است از:

  • اسکرابرهای صنعتی Scrubber
  • برج‌های فرایندی Processes Tower
  • برج سیستم الکترواستاتیک Electrostatic Tower

این نازل‌های در قسمت ورودی آب به برج‌های فرآیندی و اسکرابرها تعبیه شده‌اند هدف از استفاده از این نازل‌ها اسپری و پاشش کردن قطرات آب یا مایع است که موجب افزایش تماس با آلاینده‌های گازی که از سمت پایین به بالا حرکت می‌کنند می‌شود.
